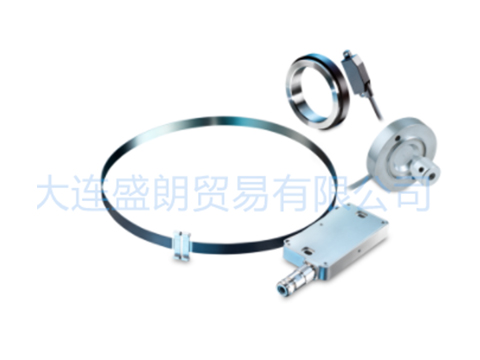

堡盟Baumer無軸承編碼器

產品詳情

品牌堡盟/Baumer
名稱無軸承編碼器
型號 EAM500-K-模擬
· 非接觸式磁感應原理
· 安裝深度淺，節省空間
· 可通過A面或B面接口靈活集成
· 適用于任何軸徑的解決方案
· 即使在惡劣的環境下也能可靠運行
磁鐵轉子孔ø6 mm或M7螺釘
編碼器套件單圈/模擬
非接觸測量方法
平面設計
整個使用壽命內免維護
專為惡劣環境條件設計
工作溫度-40…+85°C
分辨率：12位
冗余版本可用
防護等級IP 67，徑向電纜連接
交付時包括磁性轉子

技術數據–電氣參數
電源電,壓　　　　8...30 vDC　12...30 VDC　 5 VDC士10%
反極性保護　　　是(8...30 vDC/ 12...30 VDc)
短路保護　　　　是〔14 VDC或接地)
典型電流消耗　　 22 mA(24 VDC，12 mAlout，無負載，電流輸出)
10 mA( 24 VDC，無負載，電壓輸出)
8 mA(5 VDC，無負載，電.壓輸出)
初始化時間　　　　≤20 ms(上電后)
接口　　　　　　　模擬量口...10v/0.5...4.5vi4...20 mA/分辨率:12位
功能　　　　　　　單圈
測量范圍　　　　　 30°...360°參見物料號
絕對精度　　　　　 ±1,8°(+25°C)
感應原埋　　　　　磁式
抗干擾性　　　　　 EN 61000-6-2
輻射干擾　　　　　 EN 61000-6-3
技術數據–機械參數
尺寸（法蘭)　　　　　　 50 mm
軸類型　　　　　　　　　φ6 mn(磁轉子安裝孔)M7螺釘
軸向誤差　　　　　　　 1 ... 3 mm
徑向誤差　　　　　　　土0,8 mm
防護等級(EN 60529)　　　 lP 67
運行速度　　　　　　　 ≤120 rpm
材質　　　　　　　　　外殼:鋁　磁轉子:陽極氧化鋁
工作溫度　　　　　　　-40...+85°C
使用壽命　　　　　　無限制
耐抗性　　　　　　　EN 6O068-2-6 抗振動20 g,10-2000 HzEN 60068-2-27
抗中擊50g,11 ms
近似重量　　　　　　　53 g
連接　　　　　　　 0.3米徑向電纜出線
